こんにちは！スマホスピタル横浜駅前店です！

今回は落としてしまい液晶に線が入ってしまったXperiaXZ3の液晶交換修理を行っていきます。

構造はほかのXperiaと違い基板を外す必要があり、かなり複雑なため注意しながら作業を進めていく必要があります。





①修理前の状態

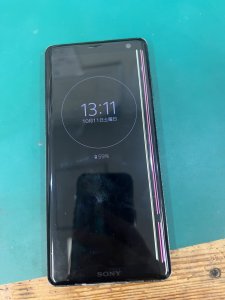

上の写真の通り線が入ってしまっています。右側だけタッチ操作が一切できない状態でした。



②修理風景

まずはバックパネルの粘着を弱め開けていきます。

ここで最初の注意点です！

XZ3は指紋認証が背面側にありバックパネルとつながってるため開ける際に

いつも通り開けてケーブル切っちゃうなんてことがないように気を付ける必要があります。

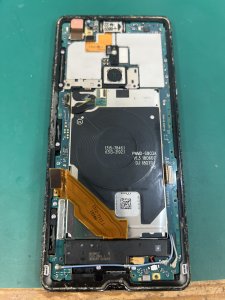

XZ3は画面交換でもバッテリー交換でも基板を取り外す必要があります。

とりあえず見えるコネクターとネジは全て外します。

また基板はコの字型になっていて細いため慎重に取らないと折れてしまう為要注意です。

ツメがあり取りづらいため揺らしながら取ると取れやすいです。



バッテリーのケースも外し本当にすべてを外してやっと液晶交換までたどり着けます。



③修理後の状態

ちなみに仮付け自体は外さなくてもできますが、タッチセンサーはきちんと本付けしないと作動しないため

仮付けでは液晶が表示されるかどうかのみの確認になります。



ここで問題なく表示されたら本付けに移ります。

本付けの際も動作確認をしてからバックパネルを閉めます。

バックパネルを閉めた後に不具合が見つかった場合二度手間になるためです。



④まとめ

今回はXperiaシリーズいや、androidシリーズの中でもかなり工程が多い修理となりました。
